MACC系列控制器硬件使用手冊V1.0.docx

MACC 系列三坐標測量機控制系統，實現機器的高精度運動控制，同時控制測頭的運動以及傳感器，監測傳感器信號，實現三坐標測量機精確的觸發測量、掃描測量等功能。其核心 由 DSP 和 FPGA 組成，可以實現高性能的控制計算和精確的數據同步處理。它廣泛適用于各類型的三坐標測量機。

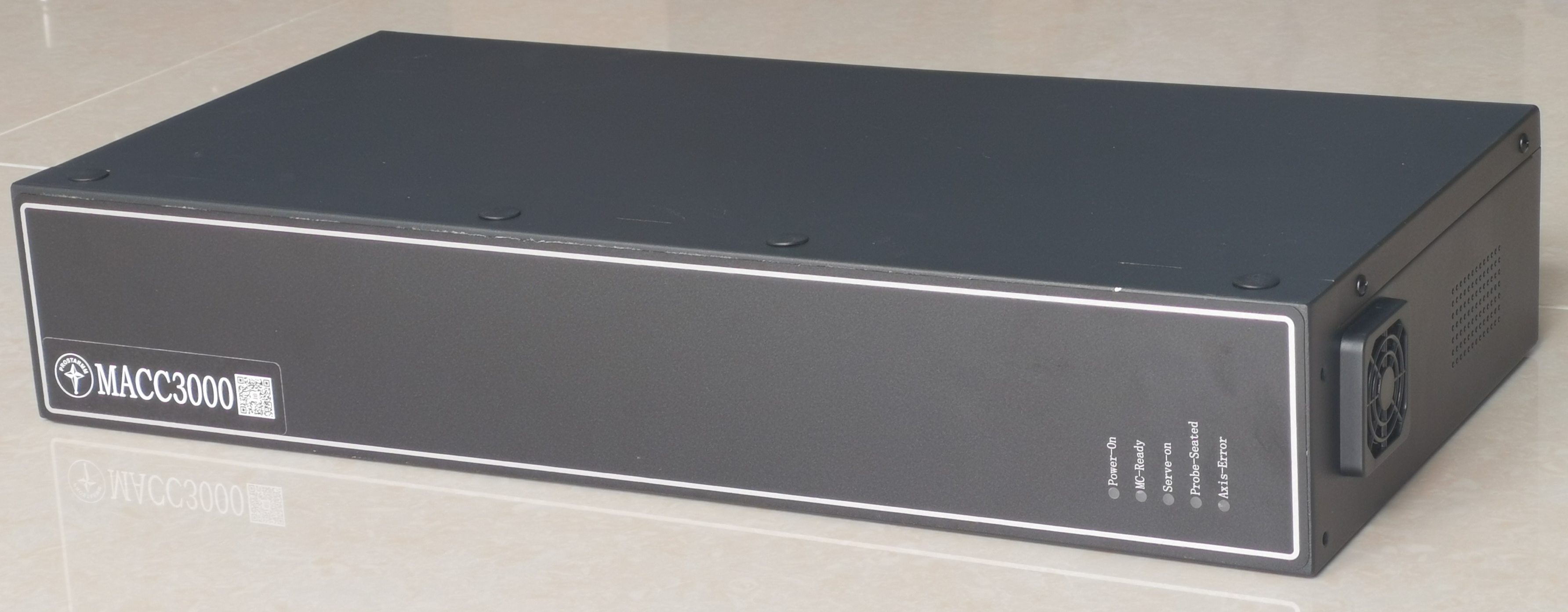

MACC 系列控制系統是集運動控制、電機驅動與傳感器信號采集于一體的精密測量與運動控制系統，它采用 19”2U 機箱，可以獨立運行，與 PC 通過以太網連接通信。與測量軟件通過 I++ DME 接口進行通信。I++ 接口是空間測量領域的國際標準接口， 通過 I++ 接口，MACC 系列三坐標測量機可以兼容市場大部分 DMIS 軟件，從而提供的及其廣泛的兼容性。

MACC 系列控制系統可以兼容雷尼紹 PH10T、PH10M 測座及 TP20 觸發測頭，也兼容自動旋轉測座 CZ10M、CZ10T、手動旋轉測座及觸發測頭 CF20 等，具有優異的測頭測座兼容性。

使用該控制系統，要求使用者具有 一定的運動控制基礎和三坐標測量基礎知識，因此建議操作及維護三坐標測量機的專業工作人員在經過培訓的基礎上進行操作。
