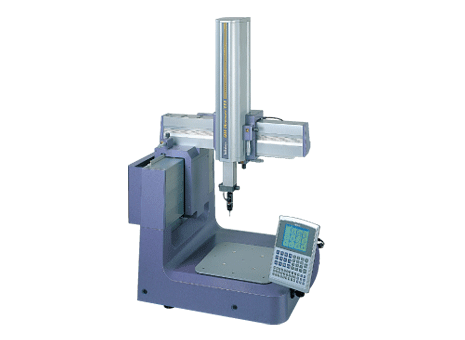

工廠使用的簡易型三坐標測量機／數據處理器采用獨特的“開放空間”結構。 QM- 測量可以在 15 ° C 至 30 ° C 的溫度條件下提供“ Gage-like ”操作和” CMM-like ”數據處理功能。該機型既可以進行高、深、直徑等簡單測
量也可以完成 3D 等復雜測量
技術參數
長度標準 : 高精度線性編碼器
導引系統 : 氣浮軸承
精細進給 : ± 5mm ( 微分頭 )
氣壓 :0.35MPa
空氣消耗量 : 50L /min
可確保精度的溫度環境 *
溫度范圍 | 15 ° C -30 ° C |
溫度變化 每小時 每 24 小時 | 2.0K |
5.0K | |
溫度梯度 垂直 水平 | 1.0K/m |
1.0K/m |
* 當使用溫度補償系統時
性能參數
型號 | QM-Measure333 | QM-Measure353 |
測量范圍 X 軸 | 300mm | 300mm |
Y 軸 | 300mm | 500mm |
Z 軸 | 300mm | 300mm |
分辨率 | 0.5 μ m | 0.5 μ m |
精度 * E | (3.0+ 4.0L /1000) μ m | |
R | 4.0 μ m | |
工作臺材料 | 鑄鐵 | 鑄鐵 |
工件最大高度 | 410mm | 410mm |
最大負載 | 30kg | 30kg |
重量 ( 主機 ) | 130kg | 170kg |
* 此機器配有溫度補償系統
符合 ISO10360-2 標準。
E: 體積長度測量錯誤提示
R: 測頭錯誤 ( 用于 TP2 接觸信號測頭 )
L 為測量長度 (mm)
